Низкочастотный генератор сигналов Longwei TAG-101

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Longwei TAG-101

Измерительный генератор сигналов низкой частоты Longwei TAG-101

Генерация сигналов синусоидальной и прямоугольной форм, в первую очередь, востребована в учебных заведениях, а также мастерских, научных и промышленных лабораториях.

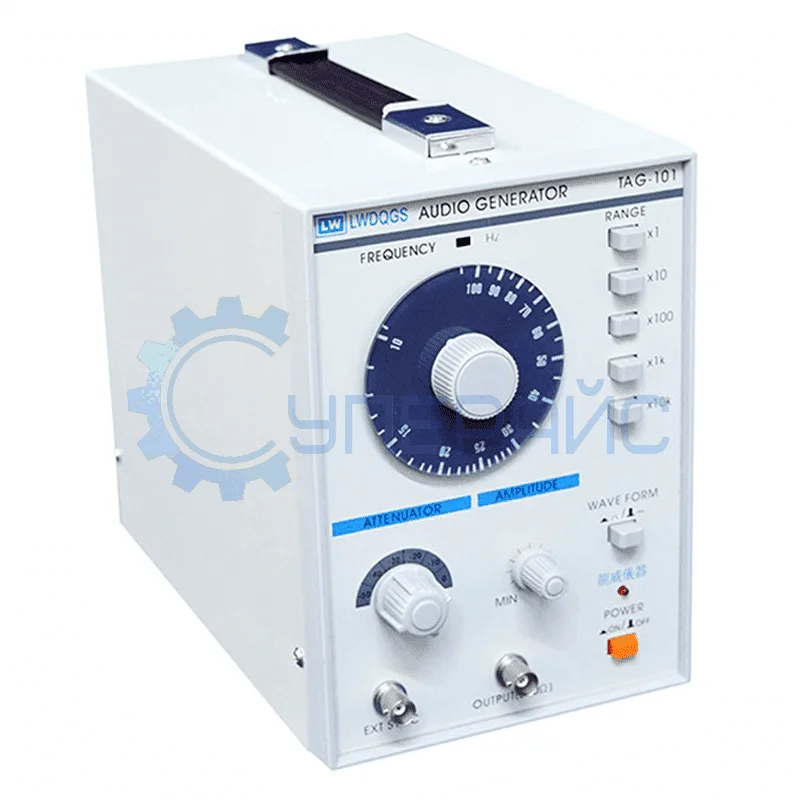

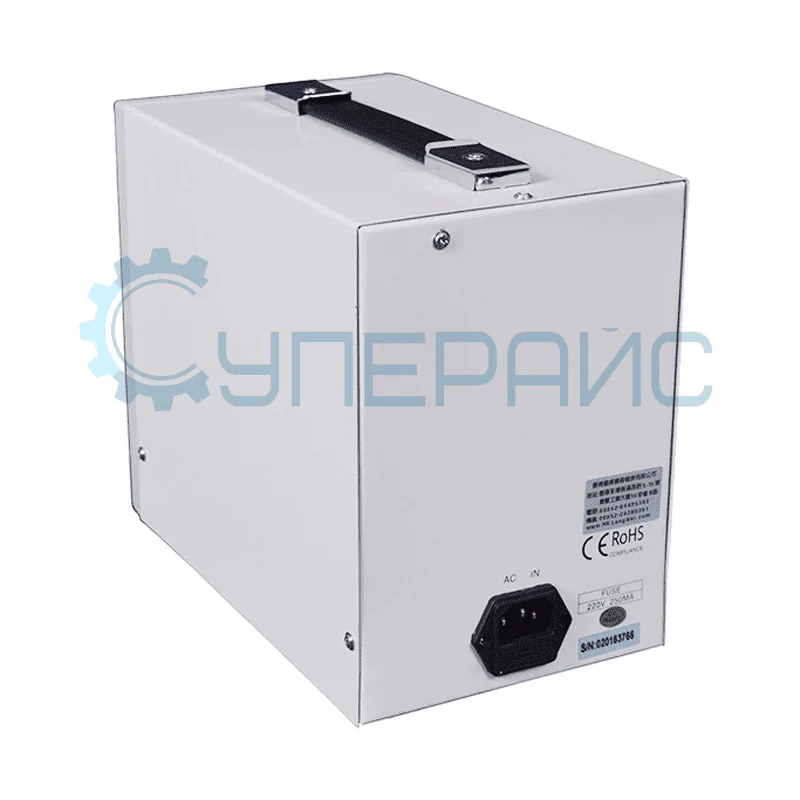

Генератор низких частот TAG-101 выполнен на сборочных панелях, в виде «башни», имеет вертикальную приборную панель, большой круговой регулятор частоты, наглядные кнопки для переключения диапазонов, формы сигнала, управления амплитудой, переключатель ослабления аттенюатора, выходы для синхронизации. При таком расположении панели, все действия, производимые преподавателем, будут наиболее наглядны.

Характеристика частот на выходе

Генератор НЧ TAG-101 Longwei предназначен для генерации колебаний звуковой частоты в диапазоне 10 Гц - 1 МГц с минимальным искажением, перекрывающем слышимые человеком звуки.

Форма колебаний может быть двух видов: синусоидальной и прямоугольной. Для каждого диапазона предназначена отдельная кнопка. Пределы изменения частоты следующие: 10 Гц - 100 Гц,100 Гц - 1 кГц, 1 кГц - 10 кГц, 10 кГц - 100 кГц и 100 кГц - 1 МГц. Точность устанавливаемой частоты равна ± 5%, чего вполне достаточно для демонстраций и большинства практических измерений.

Согласование ГНЧ TAG-101 Longwei с другими устройствами

Генератор низких частот имеет стандартный выходной импеданс, равный 600 Ом. Это значение минимизирует нагрузку на подключаемые цепи. Генератор низкочастотных сигналов выдает более 5 Vrms (среднеквадратичное напряжение сигнала) в режиме без нагрузки и 2,8 Vrms с нагрузкой в 600 Ом. Выход «аудио» предназначен для соединения коаксиального кабеля, минимизирующего наводки.

Выходное синусоидальное напряжение имеет амплитуду 5 - 6 В. Снижение уровня выходного сигнала производится при помощи шестиуровнего аттенюатора. Ослабление следующее: 0 дБ — 50 дБ, с шагом 10 дБ, что позволяет подавать генерируемый сигнал на высокочувствительные устройства. Искажения формы синусоидального сигнала на частоте 400 Гц составляют менее 0,1% и равны на максимальной частоте 20 кГц не более 1.5%.

Характеристики прямоугольного сигнала

Аудио-генератор представляет собой прибор, дающий на выходе прямоугольное напряжение с частотой 10 Гц — 1 МГц и амплитудой до 10 В. Длительность фронта и спада не превышает 0,5 мкс. Рабочий цикл — 45/55. Диапазон синхронизации равен ≤ 1%.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
